祥解蒸汽氣液分離器原理及結構
汽水分離器就是把氣體中的液滴分離出來，聚于底部由排液口排出，使干燥的氣體由出口排出。氣體的介質可以是蒸汽、壓縮空氣、沼氣等，所以汽水分離器也稱汽液分離器、蒸汽脫水器、空氣凈化器等多種叫法。按結構分類大概分四種：1.檔板式(折流式)。2.離心式(旋流式)。3.離心板板式。4.濾芯式(過濾型).我們可以從下圖先來了解下汽水分離在蒸汽系統中的工作情況:
從動畫中我們可以清楚的知道汽水分離器的重要作用，對于壓縮空氣或沼氣系統和圖中的蒸汽系統并沒有太大的區別，原理都是一樣。圖中使用的是檔板式的汽水分離器，接下來我們來了解下檔板式汽水分離器的工作原理:

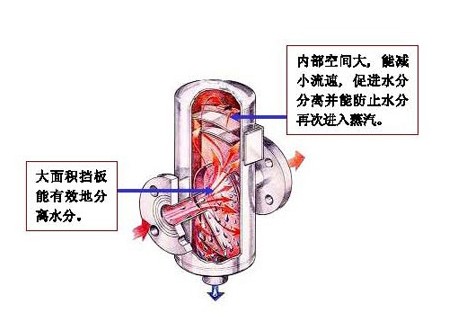

檔板式汽水分離器(圖1)通過五級分離--降速、離心、碰撞、變向、凝聚等過程，除去介質中的液態介質，達到凈化的作用。擋板式由很多擋板構成，流體在分離器內多次改變流動方向，由于懸浮的水滴有較大的質量和慣性，當遇到擋板流動方向改變時，干蒸汽可以繞過擋板繼續向前，而水滴就會積聚在擋板上，汽水分離器有很大的通流面積，減少了水滴的動能，大部分都會凝聚，最后落到分離器的底部，通過排水閥排出。
圖 1
圖1所示的汽水分離器也稱之為折流式汽水分離器，折流式的結構因?yàn)闄n板多，汽體多向變換流動，分離出的小分子液滴越多，同時內部空間大，流速降低，使小分子液滴有足夠的時間凝聚成較大液滴，而不至于被汽體重新帶走形成二次蒸汽。由于比重不同，大液滴會落于底部由排水閥排出。

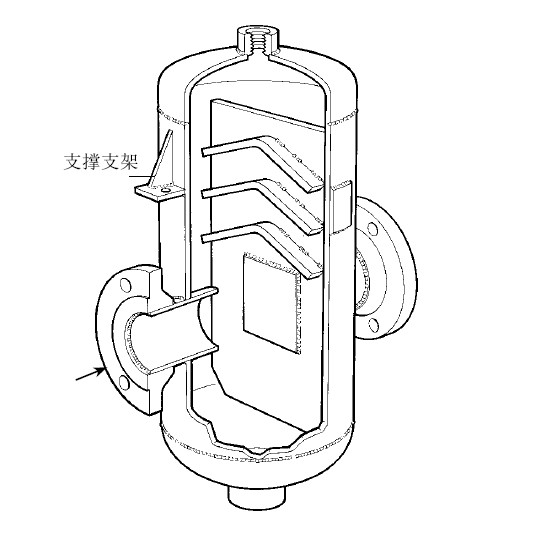

檔板式汽水分離器有多種做法，折流式結構也稱迷宮式結構，一般所說的檔板式汽水分離器普遍黙認為圖2這種結構，相對于折流式來說，由于檔板數量少，排列也不同，汽體只做單一的碰撞、降速，只有三四次的變向流動，所以分離效果會差些.
圖2
擋板式汽水分離器在較大的流速范圍內可以保持很高的分離效率,研究表明，擋板式分離器在10m/s 到30m/s的流速之間分離效率可接近100%,且對于蒸汽系統來說流速越快，碰撞力越大，分離效果越好，達到100%并非沒可能.也可根據工況選擇多臺串聯使用，分離效率也可接近100%。
附上檔板式的尺寸以便選型:
|
型號 |
口徑 |
外形尺寸mm |
|
|
|
處理量m3/min |
排污口尺寸 |
|
|
|
E |
F |
G |
H |
|
|
|
BJAS |
DN32 |
280 |
400 |
133 |
330 |
6 |
自動放水閥 |
|
BJAS |
DN50 |
400 |
600 |
159 |
360 |
18 |
自動放水閥 |
|
BJAS |
DN65 |
400 |
600 |
159 |
360 |
18 |
自動放水閥 |
|
BJAS |
DN80 |
510 |
760 |
219 |
420 |
42 |
自動放水閥 |
|
BJAS |
DN100 |
580 |
850 |
273 |
480 |
60 |
自動放水閥 |
|
BJAS |
DN125 |
580 |
850 |
273 |
480 |
60 |
自動放水閥 |
|
BJAS |
DN150 |
650 |
990 |
426 |
630 |
120 |
自動放水閥 |
|
BJAS |
DN200 |
630 |
1040 |
426 |
630 |
150 |
自動放水閥 |
|
BJAS |
DN250 |
770 |
1180 |
478 |
680 |
200 |
自動放水閥 |
|
BJAS |
DN300 |
840 |
1300 |
630 |
830 |
400 |
自動放水閥 |
|
BJAS |
DN400 |
1180 |
1910 |
820 |
1090 |
600 |
自動放水閥 |
