DN20沼氣凝水器沼氣水氣分離器氣水分離
更新：2020-05-14 14:59:32 點擊：
不銹鋼氣水分離器主要用于甲烷、沼氣等氣體的除水除油，根據結構不同可分為離心式、擋板式、離心加擋板式等。
詳情
DN20沼氣凝水器沼氣水氣分離器氣水分離介紹:
不銹鋼氣水分離器主要用于甲烷、沼氣等氣體的除水除油，根據結構不同可分為離心式、擋板式、離心加擋板式等。
DN20沼氣凝水器沼氣水氣分離器氣水分離 工作原理:
離心式氣液分離器的工作原理：大量含水的蒸汽或壓縮空氣進入汽水分離器，并在其中以離心向下傾斜式運動；夾帶的水份由于速度降低而被分離出來；被分離的液體流經自動疏水閥排出，干燥清潔的蒸汽從分離器出口排出。
擋板式氣液分離器的工作原理：通過五級分離—降速、離心、碰撞、變向、凝聚等原理，除去介質中的液態水份，達到凈化的作用。常安置在后冷卻器的后面。
離心加擋板式氣液分離器的工作原理：主要應用在介質壓力比較低，工況要求系統壓降小的情況，比如甲烷氣體的過濾，因?yàn)槠鋲毫νǔ２桓?，單一的離心式或擋板式不能達到處理效果.
技術參數:
設計壓力 1．6MPa
水壓試驗壓力 2．25 MPa
設計溫度 80℃
腐蝕裕度 1mm
分離效率 99%
材料 304

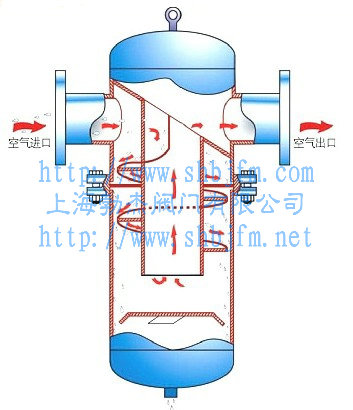

不銹鋼氣水分離器結構圖:
| 型號 | 處理量m3/min | 外形尺寸mm | 進出氣口DN | 排污口尺寸 | 重量kg | |||
| E | X | G | H | |||||
| BJQFP6/1 | 6 | 220 | 400 | 133 | 190 | G1" | G1/4" | 12 |
| BJQFP20/1 | 18 | 400 | 600 | 159 | 220 | G1" | G1/4" | 17 |
| 18 | 400 | 600 | 159 | 250 | G2" | G1/4" | 19 | |
| BJQFP40/1 | 42 | 510 | 760 | 219 | 480 | 80 | G1/2" | 59 |
| BJQFP60/1 | 60 | 580 | 850 | 273 | 560 | 80 | G1/2" | 98 |
| 60 | 580 | 850 | 273 | 560 | 100 | G1/2" | 102 | |
| 60 | 580 | 850 | 273 | 560 | 125 | G1/2" | 108 | |
| BJQFP120/1 | 120 | 580 | 990 | 410 | 700 | 125 | G1/2" | 148 |
| BJQFP150/1 | 150 | 630 | 1040 | 410 | 700 | 200 | G1/2" | 165 |
| BJQFP200/1 | 200 | 770 | 1180 | 410 | 700 | 250 | G1/2" | 202 |
| BJQFP300/1 | 300 | 950 | 1450 | 462 | 760 | 250 | G1/2" | 251 |
| BJQFP400/1 | 400 | 1400 | 1950 | 612 | 900 | 300 | G1/2" |
387 |
